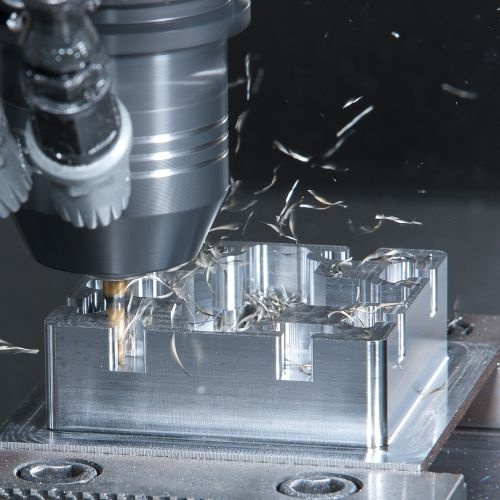

SolidCAM 2D frézování

Používá se pro obrábění typických strojních dílců prizmatického charakteru, opracování odlitků či výkovků. Nejčastěji používané funkce jsou konturování, kapsování, drážkování, vrtání a závitování. Operace pracují v ručním i automatickém módu s rozpoznáním kontur i děr na objemové geometrii. Dále obsahuje funkce pro 3D konturování, gravírování, srážení hran, 4osé a 5osé indexování, transformace operací či nabalení na válec. Všechny 2D operace můžete ovládat pomocí inteligentních šablon pouhým přetažením kurzorem na geometrii dílu.
SolidCAM 2D frézování

Hlavní výhody řešení

Ikona
Plná integrace v SOLIDWORKS
Ikona
Intuitivní ovládání
Ikona
Posílení odborností / know-how
Ikona
Inteligentní šablony drag & drop

Frézování bokem nástroje

Plná integrace do SOLIDWORKS | SolidCAM 2D frézování

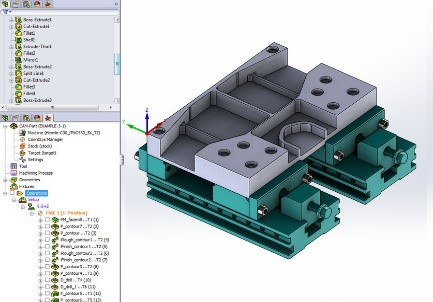

Plná integrace do SOLIDWORKS

Snadná práce s díly, sestavami a výkresy pro definování operací. Rychlé umístění upínačů a komponent pro plnou vizualizaci. Kterákoliv operace může být také potlačena, kopírována či vkládána pomocí standardních nástrojů MS Windows a SOLIDWORKS. Simulovat nebo generovat NC programy lze z jakékoliv kombinace operací.



Frézování kontur | SolidCAM 2D frézování

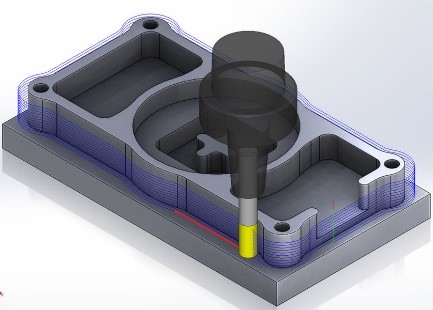

Frézování kontur

Snadná práce s díly, sestavami a výkresy pro definování operací. Rychlé umístění upínačů a komponent pro plnou vizualizaci. Kterákoliv operace může být také potlačena, kopírována či vkládána pomocí standartních nástrojů MS Windows a SOLIDWORKS. Simulovat nebo generovat NC-programy lze z jakékoliv kombinace operací.



Frézování kapes | SolidCAM 2D frézování

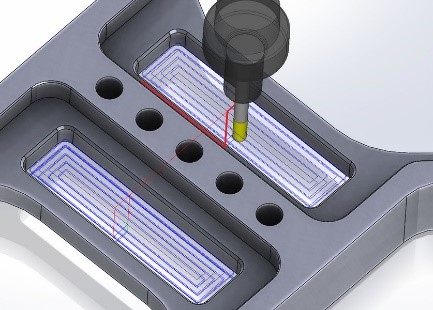

Frézování kapes

Neomezený počet kapes a ostrovů. Geometrie může být definována jako otevřená, polootevřená a uzavřená s ostrovy nebo bez nich. Jednosměrná nebo obousměrná (cik-cak) strategie řezu + kontura + odvrtání. Šroubovice nebo rampování slouží pro najetí nástroje do řezu v uzavřené kapse. Výběr geometrie kapsy jedním klikem na plochu v SOLIDWORKS, skicu ve správci nebo výběrem hran modelu.

Srážení hran | SolidCAM 2D frézování

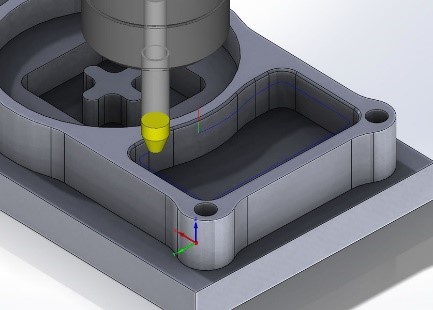

Srážení hran

Sražení je možnost pro operace Kapsa a Kontura. Umožňuje srážet hrany modelu bez změny aktuálního modelu pomocí stejné geometrie jako používá operace kontura/kapsa.



Vrtání | SolidCAM 2D frézování

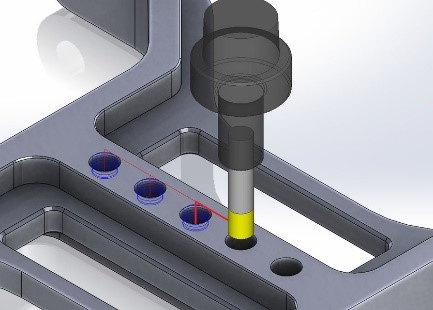

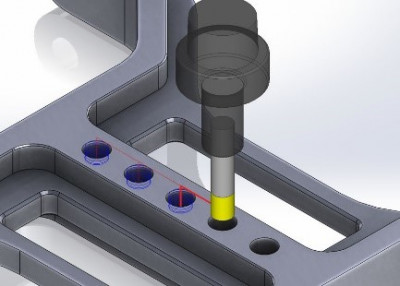

Vrtání

Velký počet možností automatického výběru a filtrů na geometrii SOLIDWORKS. Standardní cyklus obsahuje vrtání, vystružování, vyvrtávání a vyplachovací cyklus. Do postprocesoru mohou být přidány další volitelné cykly. Možnost pokročilé vrtací operace „hluboké vrtání“, možnost automatického výběru děr.



Frézování závitů | SolidCAM 2D frézování

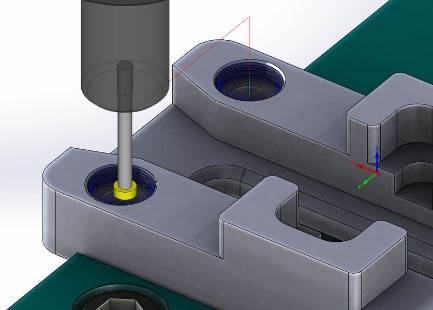

Frézování závitů

Grafické rozhraní systému SolidCAM poskytuje potřebnou zpětnou vazbu v rozdílech mezi obráběním ID, OD, směrem dolů a směrem nahoru pomocí dnešních závitových fréz. Naše pokročilé nastavení podporuje různé hloubky hrubovacího a dokončovacího řezu, kónické závity, jedno- a vícebodové závitové frézy a synchronizaci počátečního úhlu pro párování dílů.



Gravírování | SolidCAM 2D frézování

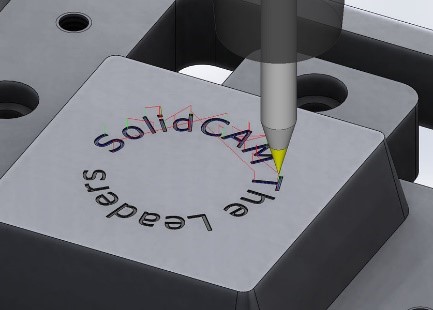

Gravírování

Gravírování textu na rovinných a nabalených plochách. Gravírování středu písma. Gravírování písma z jedné křivky a strategie cik-cak nebo kontura pro vyplnění oblastí.

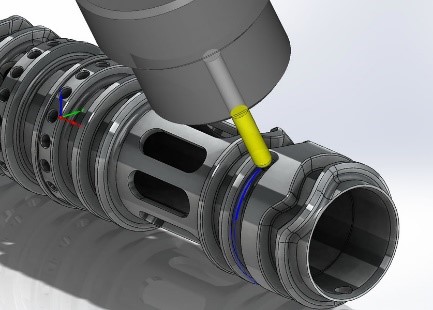

Speciální funkce | SolidCAM 2D frézování

Speciální funkce

Další funkce standardně ve 2D modulu jsou:

  • Nabalení na válec
  • T-drážka
  • 3D kontura
  • Automatické rozpoznání geometrie
  • Transformace operací
  • Neobráběcí operace MCO
