Výkresy v SOLIDWORKS: Inteligentní dokumentace pro moderní výrobu

Ve světě inženýrství a výroby jsou technické výkresy naprosto nepostradatelné. Slouží jako univerzální komunikační nástroj napříč celým životním cyklem produktu – od návrhu přes výrobu a montáž, kontrolu kvality, nákup materiálu a subdodávek až po archivaci či marketing.
Právě proto SOLIDWORKS nabízí robustní a intuitivní nástroje pro tvorbu výkresů, které zásadně zefektivňují celý vývojový proces.

Co jsou výkresy v SOLIDWORKS?

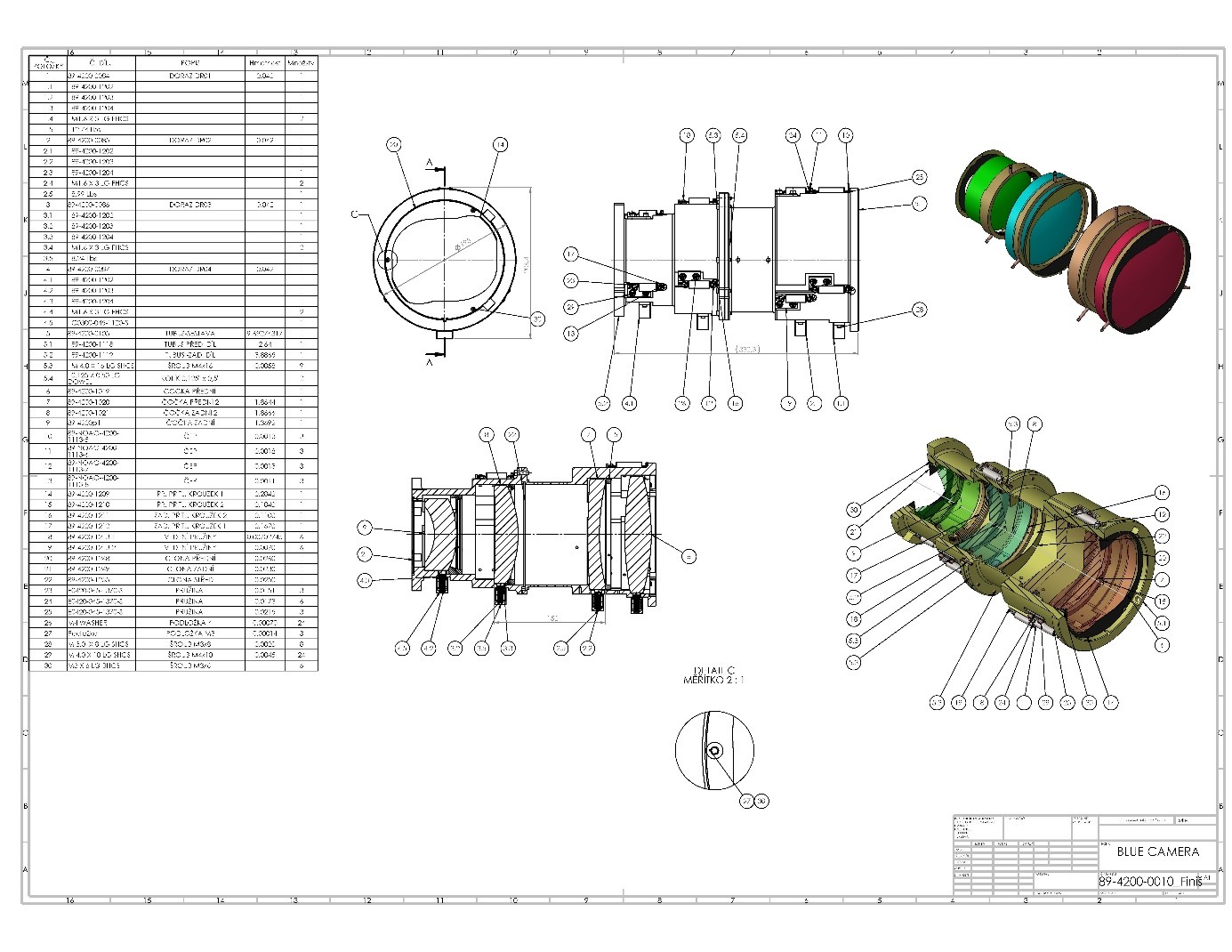

Výkres v SOLIDWORKS je dvourozměrná technická dokumentace vytvořená z 3D modelu (dílu nebo sestavy). Nejde o pouhý statický obrázek, ale o dynamicky propojený dokument obsahující všechny informace potřebné k výrobě, montáži, kontrole nebo údržbě daného produktu.

Jaké informace výkresy zahrnují?

• Pohledy – ortogonální pohledy (přední, boční, horní, izometrický), řezy, detaily a promítnuté pohledy, které zobrazují geometrii modelu z různých úhlů

• Kóty – přesné rozměry a tolerance definující velikost a tvar prvků

• Poznámky, pozice a symboly – textové poznámky, čísla pozic dílů, značky drsnosti povrchu, geometrické tolerance (GD&T), svařovací symboly, toleranční pole a další technické značky

• Kusovníky (BOM) – tabulky automaticky generující seznam všech součástí sestavy včetně množství, názvu, materiálu a dalších relevantních údajů

Jaké jsou výhody tvorby výkresů v SOLIDWORKS?

Tvorba výkresů přímo v SOLIDWORKS přináší řadu výhod, které urychlují práci a minimalizují chyby:

• Asociativita a dynamické propojení – plná asociativita mezi 3D modelem a výkresem zajišťuje, že jakákoli změna modelu se okamžitě promítne i do výkresu. Odpadá tak ruční aktualizace kót, pohledů či kusovníků, což šetří čas a eliminuje riziko chyb

• Rychlá a snadná tvorba pohledů – různé pohledy (ortogonální, izometrické, řezy, detaily) lze generovat během okamžiku pouhým přetažením, bez zdlouhavého ručního kreslení

• Automatické kótování a poznámky – inteligentní nástroje pro automatické kótování a doplňování symbolů či tolerancí výrazně urychlují proces tvorby výkresů

• Generování kusovníků a pozic – kusovníky i pozice jsou asociativní, takže se při změnách v sestavě automaticky aktualizují. Jejich vzhled i obsah lze snadno přizpůsobit firemním standardům.

• Standardizace – šablony výkresů zajišťují konzistenci a dodržování firemních i průmyslových norem

Výkresy v SOLIDWORKS nejsou jen statické obrázky. Jsou to inteligentní, dynamicky propojené dokumenty, které vytvářejí most mezi digitálním návrhem a fyzickou výrobou. Jejich precizní tvorba výrazně zrychluje vývoj, snižuje chybovost a podporuje plynulou komunikaci. V dnešním konkurenčním prostředí je proto schopnost efektivně pracovat s výkresy klíčovou dovedností pro každého inženýra a konstruktéra.

S ohledem na to, jak klíčové jsou výkresy pro celý výrobní proces a jaké nesporné výhody přináší jejich tvorba v SOLIDWORKS, jsme pro tyto účely připravili školení s názvem POKROČILÉ VÝKRESY SOLIDWORKS. Zveme Vás k účasti, abyste plně ovládli tvorbu výkresů. Na tomto školení se detailně věnujeme právě výše uvedeným principům a pokročilým nástrojům, které SOLIDWORKS nabízí, a které vám pomohou posunout vaši práci na vyšší úroveň.
