Revize a iterace s novou verzí 3DEXPERIENCE

Revize a iterace s novou verzí 3DEXPERIENCE
14.05.2025

Platforma 3DEXPERIENCE a s ní i 3D CAD SOLIDWORKS v posledních dvou letech akcelerovaly svůj vývoj a přinášejí nové funkcionality několikrát ročně. V dubnu přišla verze 2025 FD02 a s ní i několik velmi přínosných vylepšení v oblasti správy dat pro jednu z nejzajímavějších činnosti konstruktéra hledání co nejlepšího řešení nějakého problému.

Myslím tím vytváření různých variant návrhu, jejich porovnávání, vracení se zpět a nakonec schválení té nejlepší verze návrhu. Při této činnosti ve 3D CAD software je dost náročné udržet si přehled ve variantách/iteracích dílů a jejich kombinacích – pokud nemáte k dispozici kvalitní PDM nebo přímo PLM systém. Například 3DEXPERIENCE. 😊

Pro SOLIDWORKS nabízí 3DEXPERIENCE již dlouho funkcionalitu větvení, kdy si pomocí revizí můžete vytvořit několik vývojových větví a z té nejlepší pak vytvoříte novou revizi výchozího stavu. Tento nástroj je vynikající, pokud třeba spolupracujete s výpočtářem. Pro samostatně pracujícího konstruktéra to je někdy zbytečně velký kanón.

Pro uživatele SOLIDWORKS je ve 3DEXPERIENCE nově (od verze 2025 FD01) zpřístupněna funkcionalita iterací, která byla v DF02 dále vylepšena o možnost vložit k iteraci komentář. Při každém ukládání rozpracovaných dat si teď konstruktér může v okně „Uložit s  možnostmi“ zaškrtnout volbu „Ponechat předchozí iteraci“ a zadat i vysvětlující popis. Takto je možné si vytvořit v rámci jedné revize několik iterací, ke kterým je možné se vracet. K výběru mezi uloženými iteracemi se dostanete pomocí nové ikony, která je na záložce Životní cyklus v okně MySession. Někoho určitě napadne otázka: „Nedojde při vytváření těchto iterací k přílišnému nárůstu objemu uložených dat?“ Odpověď zní: „Jen dočasně“. Pracovní iterace nejsou na platformě 3DEXPERIENCE uchovávány trvale, administrátor může nastavit, kolik iterací a na jak dlouho budou mít konstruktéři k dispozici.

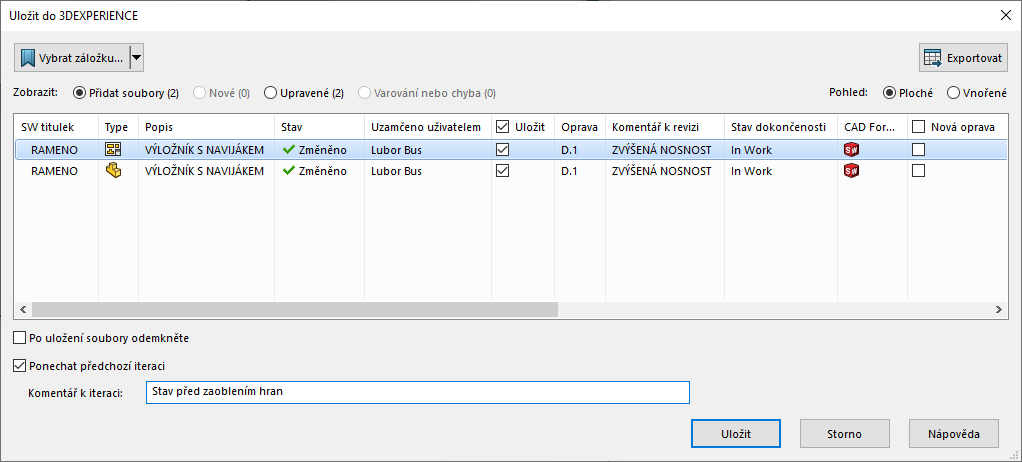

V okně „Uložit s možnostmi“ lze nově zaškrtnout volbuPonechat předchozí iteraci“ a zadat i vysvětlující popis.

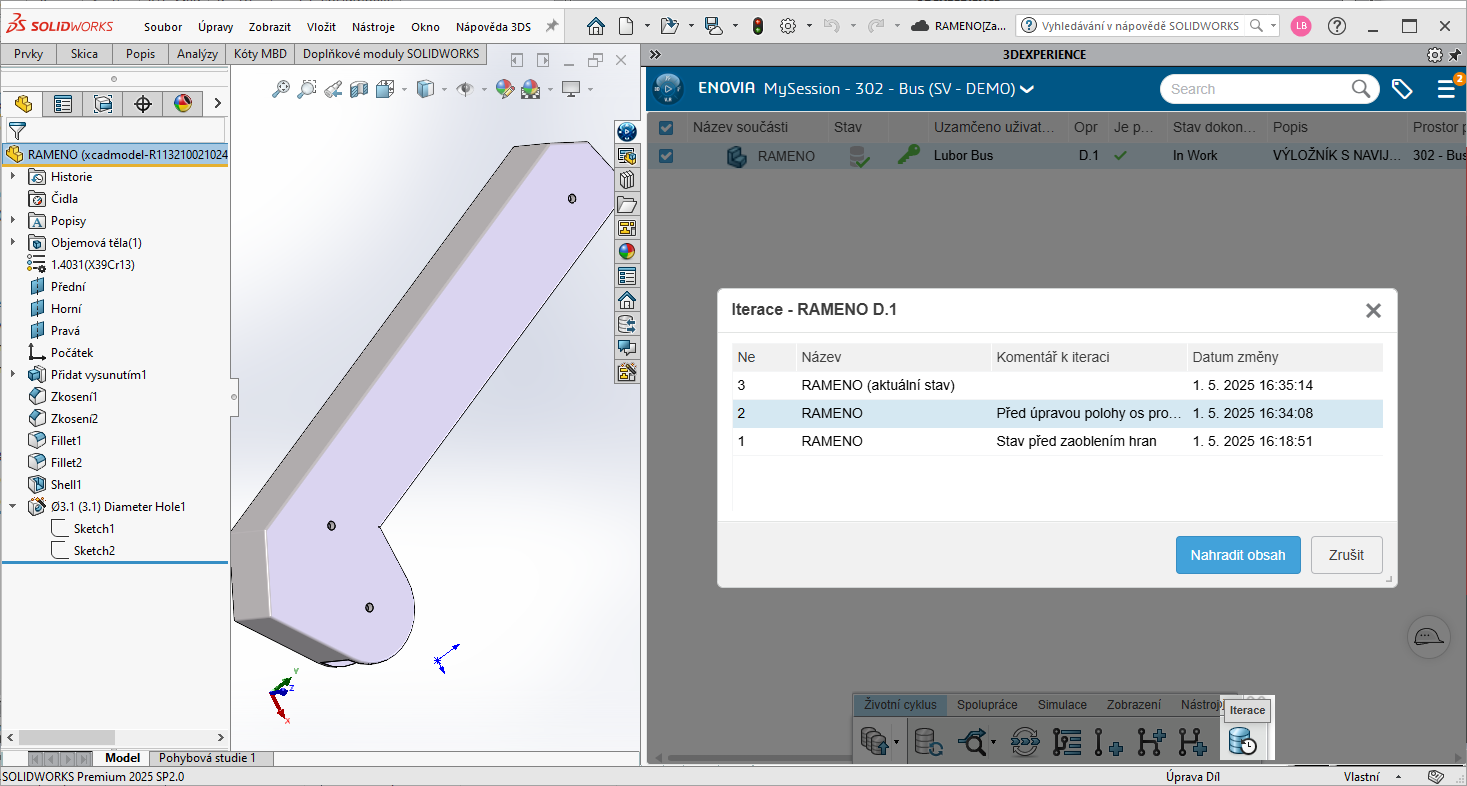

Načtení uložené iterace vyvoláme ze záložky Životní cyklus okna MySession.

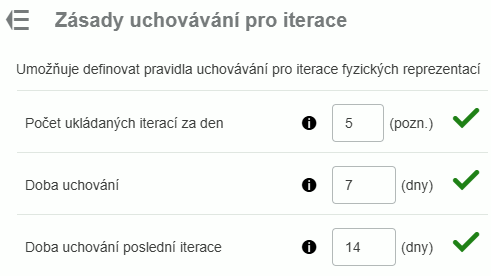

Administrátor 3DEXPERIENCE může nastavit, kolik iterací a na jak dlouho budou mít konstruktéři k dispozici.



Další příjemnou novinkou pro práci s revizemi je nová volba pro tabulku revizí řízenou platformou 3DEXPERIENCE. Kromě toho, že se tabulku můžeme omezit na zobrazování učeného počtu posledních revizí, můžeme nyní vynutit trvalé zobrazení záznamu k revizi první. To uvítá řada podniků, kde je důležitou informací první uvolnění komponenty do výroby, které bývá mnohdy navázáno na změnové řízení. Nastavit tuto funkcionalitu si můžete ve vlastnostech dokumentu výkresu v sekci tabulky revizí.

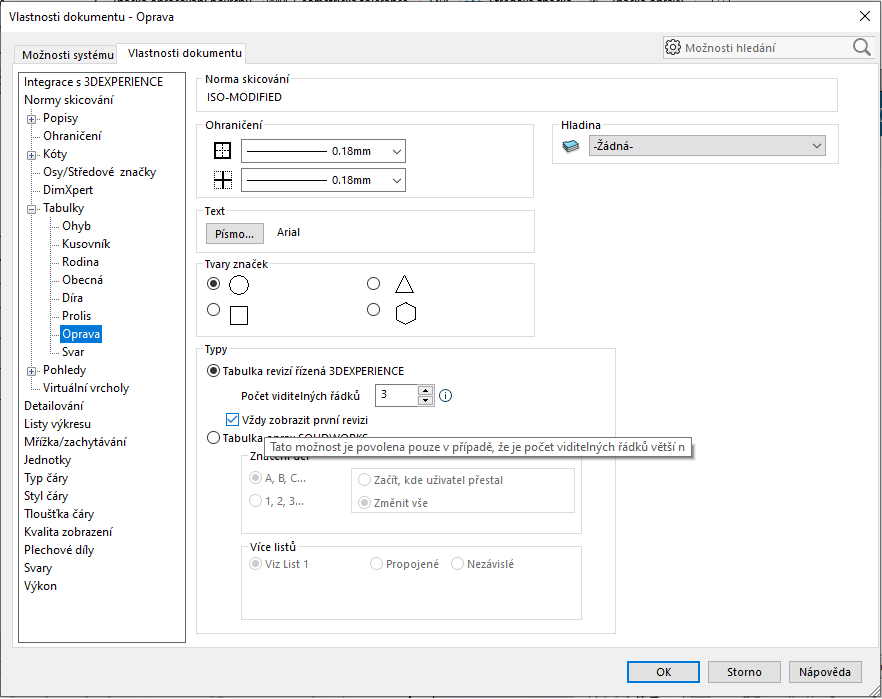

Se 3DEXPERIENCE může být v revizní tabulce trvale zobrazena informace o první revizi.



A do třetice ke změnování: U složitější nebo sériové výroby je častý postup, že změny při vývoj prototypu z pochopitelných důvodů probíhají ve volnějším režimu a při přechodu do sériové výroby se pravidla zpřísní a zároveň dojde ke změně schématu značení revizí. U prototypu jsou revize popisovány čísly, u sériové výroby odlišují revize písmena a každá změna musí před schválením projít důkladným posouzením. Od verze 3DEXPERIENCE FD02 to Vám to můžeme poměrně snadno nastavit.

Pokud Vás zajímají i další změny a novinky v posledních verzích 3DEXPERIENCE a SOLIDWORKS, najdete je i s řadou videí zde v  tzv. veřejném tenantu společnosti Dassault Systemes. Pokud ještě nemáte své 3DEXPERIENCE ID, nebojte se bezplatně si ho založit.
