Jednoduše, rychle, efektivně: Kdy je 2D CAD tou nejlepší volbou?

DraftSight je plnohodnotný 2D CAD, určený pro tvorbu a editaci dwg a dxf souborů. Tuto větu jste už jistě četli nebo slyšeli mnohokrát. Na našem webu, od techniků, či obchodníků. Ale proč v době pokročilých 3D modelářů a možnosti zapojení virtuální reality, používat 2D CAD software? V době, kdy umělá inteligence proniká do CAD oblasti, kdy nabízíme práci v cloudu ve 3DEXPERIENCE, vám nabízíme modernější rýsovací prkno? Opravdu to myslíme vážně? My to vážně ale opravdu myslíme. A pokusíme se Vám dát i argumenty, proč jsem přesvědčeni, že i 2D řešení, bude mít i v dnešní době smyl.

DraftSight jako 2D CAD je velmi podobný praotci CAD programů, kterým je AutoCAD. Už přes 40 let jsou tyto programy využívány napříč různými oblastmi. Za tu dobu se vyvinuly ve velmi schopné pomocníky. 3D CADům nemůžou konkurovat, ani se o to nesnaží. Jsou spíše jejich doplňkem. V mnoha oblastech je totiž postačujícím výstupem 2D soubor.

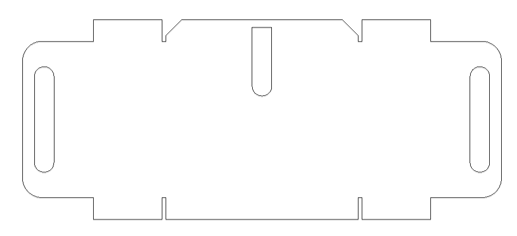

Obrysy pro paprskové obrábění

Potřebujeme vypálit obrys plechového dílu, kartonu, tkaniny? Tady všude vystačíme s 2D daty. Takový plech se často vymodeluje v SOLIDWORKS, rozvin se převede do dwg a v DraftSight se dořeší případné poznámky, razítko výkresu nebo hladiny pro pálení, gravírování.

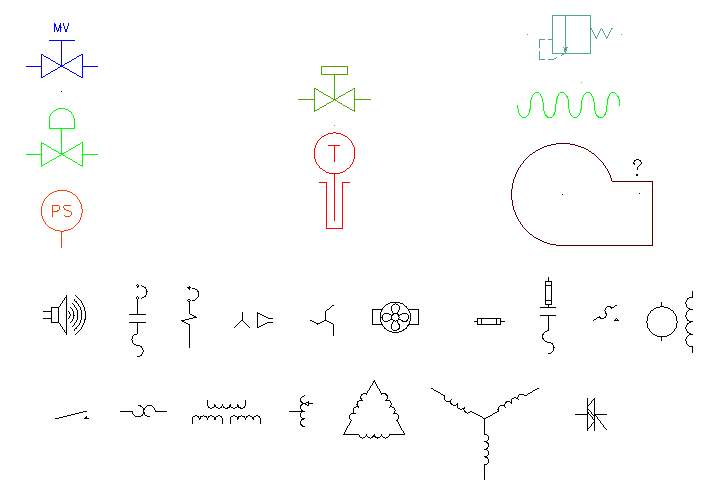

Schémata

Elektrická, hydraulická, pneumatická a další typy schémat. Existuje samozřejmě řada speciálních software (např. SOLIDWORKS Electrical), které dokážou schémata vytvářet. Často vytvoří opravdu „živá“ zapojení, kde využijí reálných komponent, ověření správnosti zapojení, generování kusovníků apod. Ale co máme dělat, když taková schémata netvoří páteřní část naší produkce? Co když jsme menší firma a hledáme „ekonomičtější řešení“ s rozumným poměrem cena/výkon. A v neposlední řadě – co dělat, pokud už máme historicky řadu schémat v dwg, ze kterých vycházíme.

Pak jsou tu ideální podmínky pro DraftSight. Sice budeme schémata vytvářet ručně, ale můžeme využít veřejně dostupné databáze součástí a komponent. Práce pak bude výrazně rychlejší. A pokud se naučíme pracovat s nástroji DraftSight jako jsou například hladiny, bloky, nebo chytré výběry, efektivita bude vyšší.

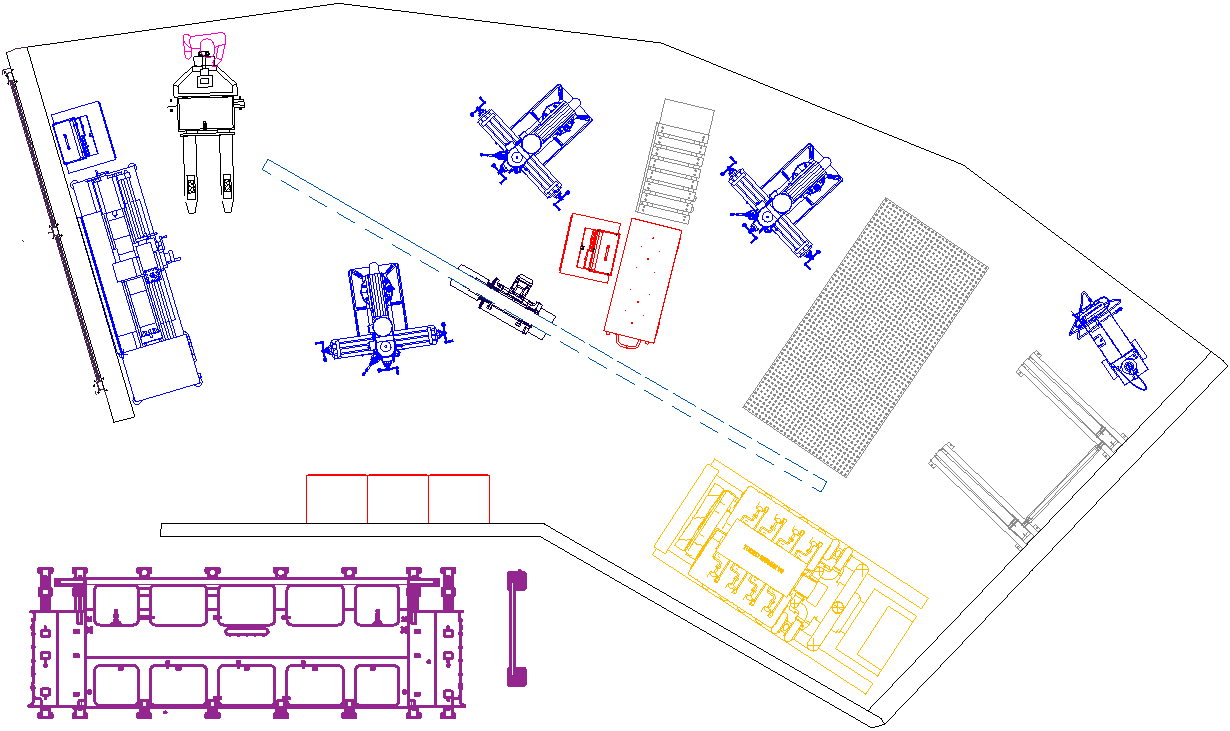

Layouty

Ve firmě máme řadu provozů a hal, kde jsou rozmístěny přípravky, stroje, linky a řada dalšího zařízení. To chceme mít zdokumentováno. Chceme rychle a jednoduše určit, jestli se do haly vejde další linka. Potřebujeme vidět, jak může být umístěna vůči ostatnímu vybavení, vedení vzduchu, elektřiny apod. To vše nám stačí vidět v půdoryse. Současně nepotřebujeme vidět vykreslené detaily v trojrozměrném modelu. Takové schéma by zbytečně zatěžovalo SOLIDWORKS a ubíralo výkon. Jednoduché zobrazení, snadná možnost přesunu zařízení v hale, zaměření, rychlé načtení a editace. Tyto možnosti práce s layoutem řada společností vyžaduje.

A na takovou práci je DraftSight připraven. I s mnoha tisíci entitami může být práce rychlá a pohodlná. Nechme SOLIDWORKS na konstruktivnější práci a na layouty použijme DraftSight. Bloky, hladiny, izolace, chytré výběry apod. To je jen část efektivních nástrojů, které jsou určeny i na tak rozsáhlé soubory, jakými layouty jsou.

Výkresová dokumentace

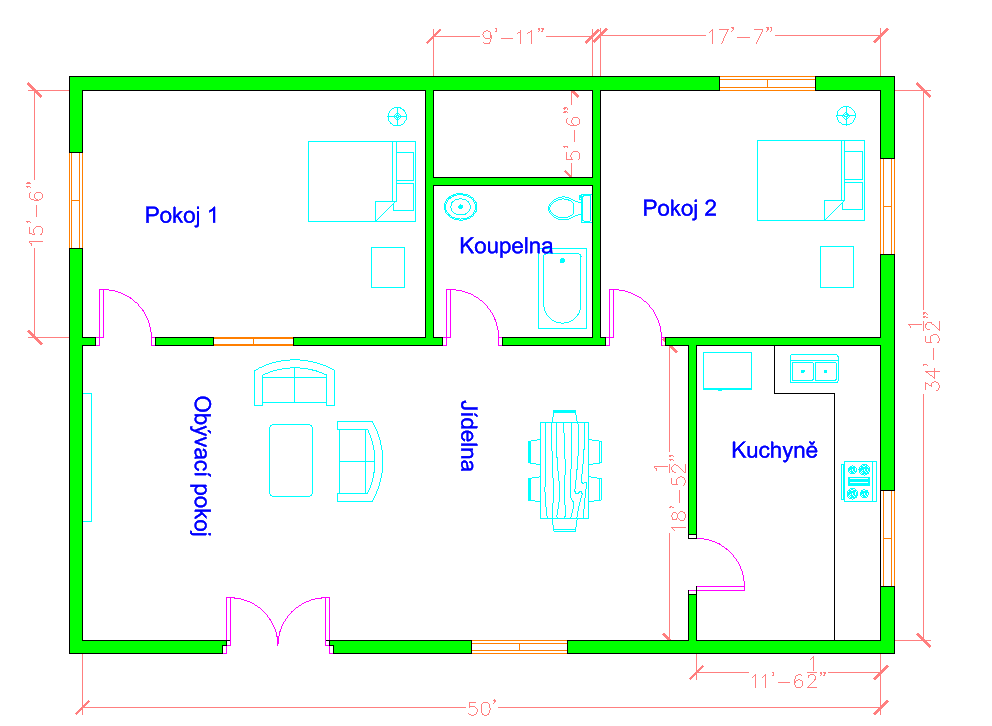

I v oblasti klasické výkresové dokumentace nachází DraftSight široké uplatnění.  Řada společností vytváří produkty, v nichž je zásadním faktorem výkres. Jejich výrobek je zde jednoduše a přehledně zobrazen. Výkres obsahuje vše potřebné pro další zpracování. Může se jednat o výkresy pro výrobu, zobrazení návrhu od bytového architekta, zakreslení zástavby do katastrálního výkresu atd.

Toto jsou jen nejzásadnější příklady, kde je DraftSight doma. Jsou to oblasti, kde není DraftSight zapomenutá licence prehistorického programu, ale výkonný pomocník. Je také nezbytné uvést, že je to pomocník nenáročný. Nevyžaduje nejmodernější počítačovou sestavu, ale často se spokojí s obyčejným kancelářským počítačem. Je velmi přátelský a rád přijme i data např. z AutoCADu. Náročný není ani v otázce finanční.

Je to ale partner, který si s Vámi bude chtít rozumět. A porozumět mu není složité. Naši technici mu rozumí a spoustu z vás už to také naučili. Tak se připojte a dejte DraftSight šanci. Pořiďte si DraftSight a přijďte k nám na školení.
