Jak upravovat díly při montáži

Každý konstruktér se setká s nakupovaným dílem, který se musí při montáži naohýbat, zkrátit, napolohovat a do sestavy vložit v upravené variantě. A každý uživatel PDM ví, že schválená data bez vytvoření nové revize není možné měnit. Ani v nich vytvářet konfigurace. Ani pro nakupované komponenty.

Jak tuto situaci vyřešit?

Pokud spravujete svá návrhová dat ze SOLIDWORKS na platformě 3DEXPERIENCE, řešením dilematu z úvodu může být nastavení "Mechanického chování produktu", použití funkcionality deformovatelných dílů. Pomocí tohoto nástroje si můžete upravit nakupovaný díl – třeba teplotní čidlo – pro potřeby své sestavy, i když je model čidla v základním tvaru schválený a nemáme práva jej upravovat. Díky „deformovatelnosti“ totiž můžeme k výchozímu modelu vytvořit modely alternativní a ty budou vědět, že patří k sobě.

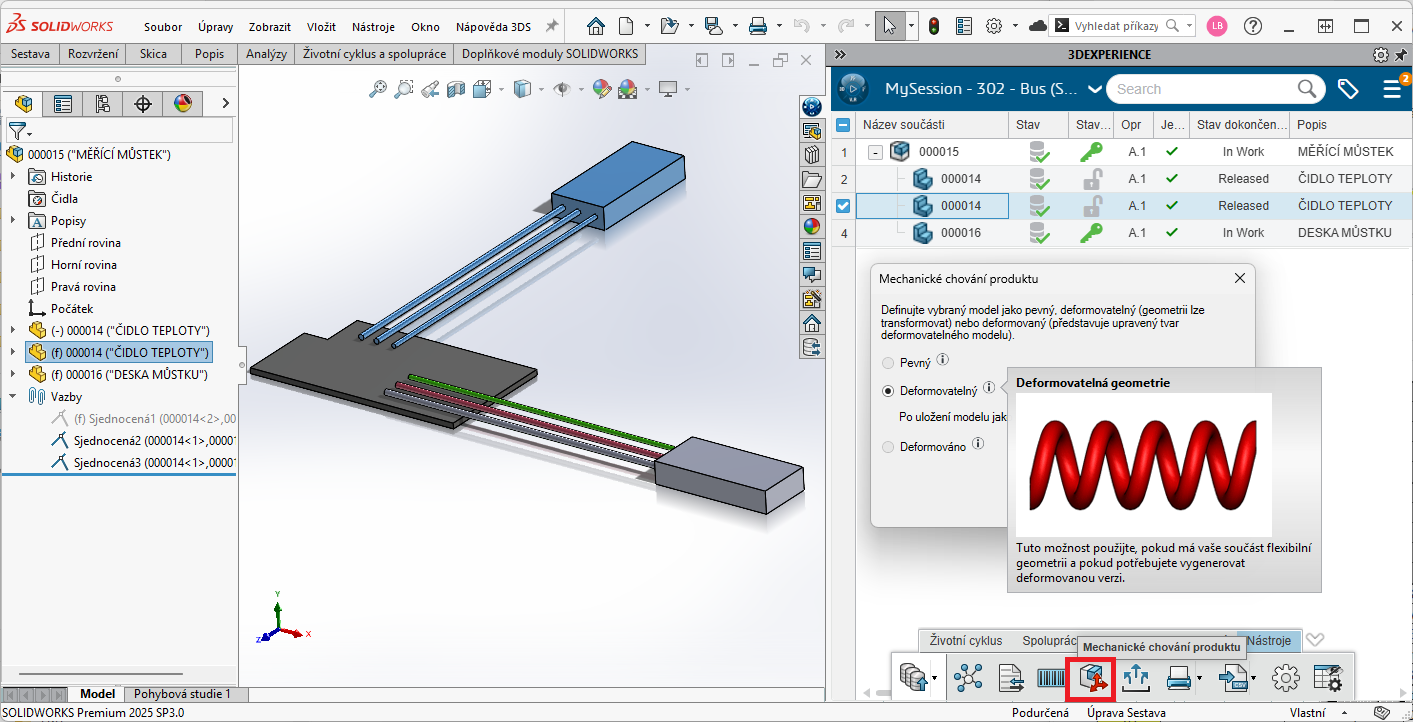

Začneme tím, že výchozí model označíme jako deformovatelný. Stačí v SOLIDWORKS vybrat a kliknout na ikonu v dolní časti panelu MySession. Tento krok je sice nezvratný, ale nemusíme se ho bát. Potom si můžeme výchozí model přeuložit pod novým názvem a přemodelovat podle svých potřeb. Nový model pak pomocí stejného tlačítka označíme za „Deformovaný“ a přiřadíme Fyzickému výrobku našeho nakupovaného čidla.

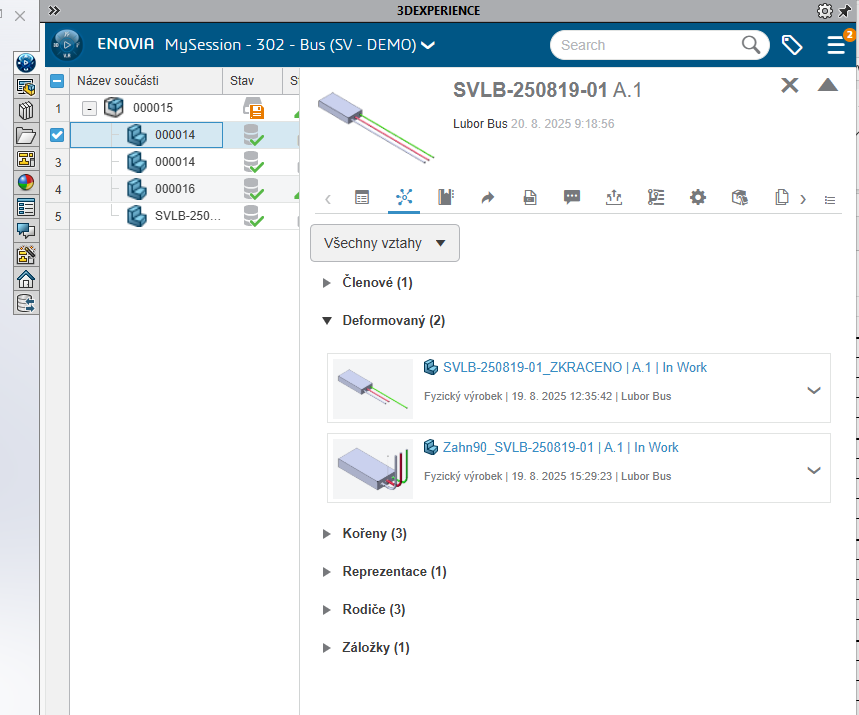

Zda a jaké deformované varianty má náš díl zjistíme například pomocí referencí.

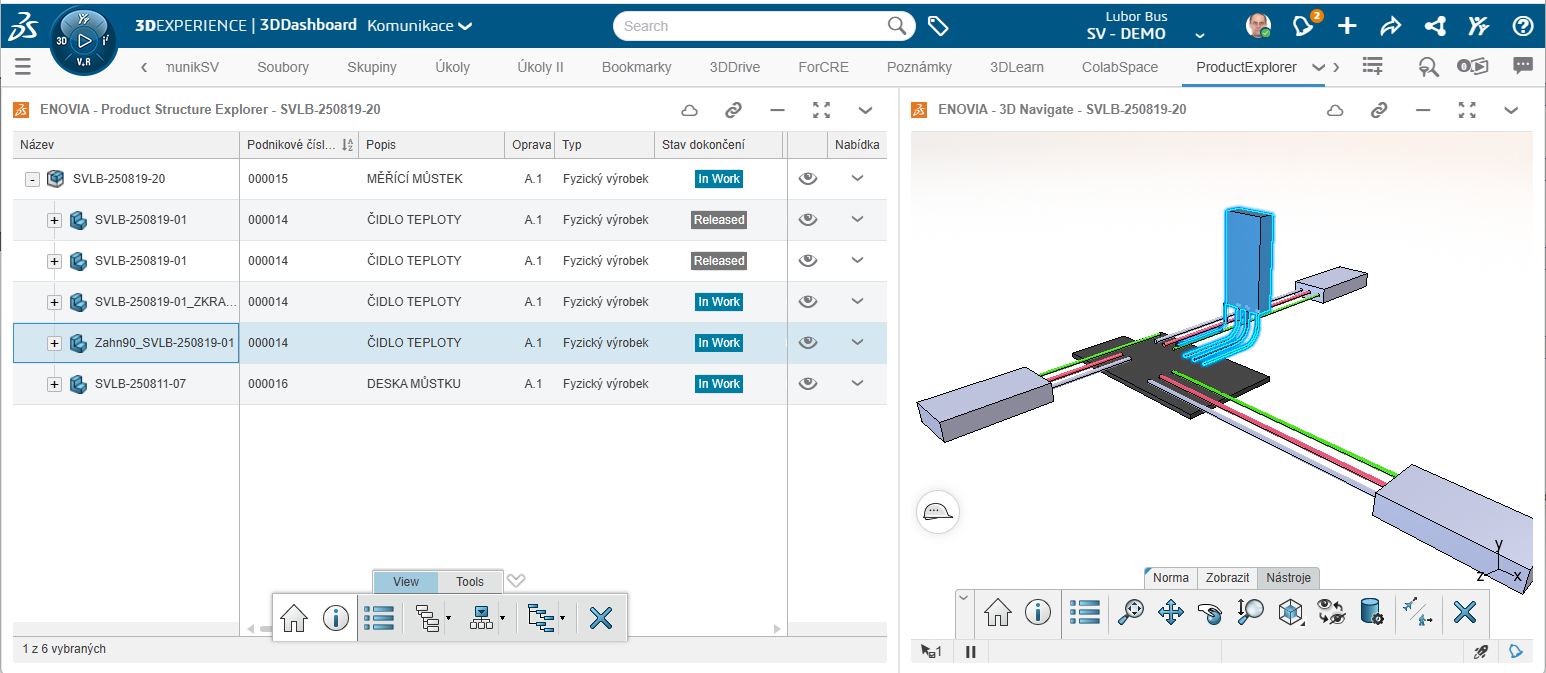

Když použijeme v sestavě upravené varianty k deformovatelnému dílu, pamatují se původní "Podnikové číslo položky" a snadno tak s nimi můžeme pracovat v navazujících aplikacích, jako je Produkt Explorer nebo Engineering Release.

Ideální je zkombinovat nasazení "Mechanického chování produktu" s použitím tzv. "Podnikového čísla položky".
