Co je nového v SOLIDWORKS Simulation

Velký posun je vidět i mimo čistě strukturální výpočty. SOLIDWORKS Plastics přináší až o 30 % vyšší výkon při simulacích vstřikování plastů, což oceníte hlavně u rozsáhlejších modelů a při ladění technologických variant. A v SOLIDWORKS Flow Simulation zase přibyla praktická automatizace pro teplotní analýzy: systém umí sám vyplnit velmi tenké mezery zvoleným pevným materiálem (například mezi vyhřívaným prvkem a chladičem nebo u lepených spojů), takže není nutné zdlouhavě upravovat geometrii.

Klíčové novinky v přehledu

Přesnější zadání rozložené hmotnosti a síly na nosníky. Při aplikaci rozložené hmotnosti nebo síly na prvky nosníku si nyní můžete zvolit, zda bude hodnota zadána jako „Per Item“ (na položku), nebo jako „Total“ (celkem). Tato volba pomáhá lépe sladit zadání se skutečným fyzickým stavem (například když se mění počet prvků/segmentů) a snižuje riziko nechtěné změny celkové zátěže při úpravách modelu.

Podívejte se na úryvek z video ukázky této novinky (4:00 – 4:38).

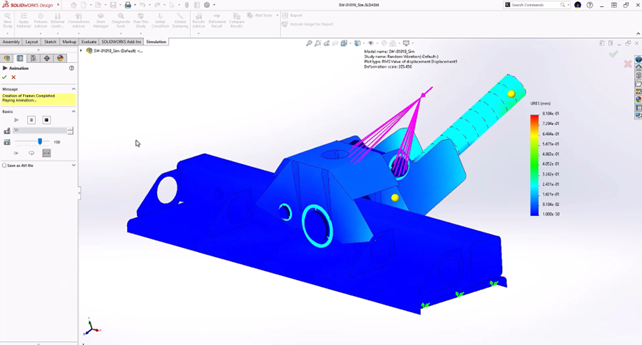

Detailní síly v čepovém spoji při náhodných vibracích. Pro simulace náhodných vibrací jsou nově k dispozici výsledky síly působící v čepovém spojení. Díky tomu získáte podrobnější přehled o chování spoje v dynamickém zatížení – včetně smykové a axiální síly, ohybového momentu i točivého momentu. To usnadňuje kontrolu únosnosti a dimenzování spojů v reálných provozních stavech.

Podívejte se na úryvek z video ukázky této novinky (0:11 – 0:58).

Vylepšený postprocessing v SOLIDWORKS Plastics. Do výsledků simulace plnění byl doplněn nový graf „Unified Volume“ (Sjednocený objem). Generuje se spolu s předpověďmi nedoplněných dávek a přehledněji ukazuje průběh a vyhodnocení plnění. V praxi tak rychleji odhalíte problematická místa a lépe porovnáte varianty nastavení procesu.

Automatické vyplnění tenkých štěrbin ve Flow Simulation. V teplotních analýzách lze nově automaticky vyplnit specifikovaným pevným materiálem velmi tenké mezery, které bývají častým zdrojem zbytečné složitosti modelu. Typicky jde o spáry mezi vyhřívanými komponenty a chladiči nebo o mezery v lepených sestavách. Funkce zrychluje přípravu výpočtu a zároveň zvyšuje konzistenci modelu bez nutnosti ručních zásahů do geometrie.

Celou video ukázku novinek v SOLIDWORKS SIMULATION si můžete prohlédnout na tomto odkaze.
